光电混合缆（GDTS）
光电混合缆（GDTS）

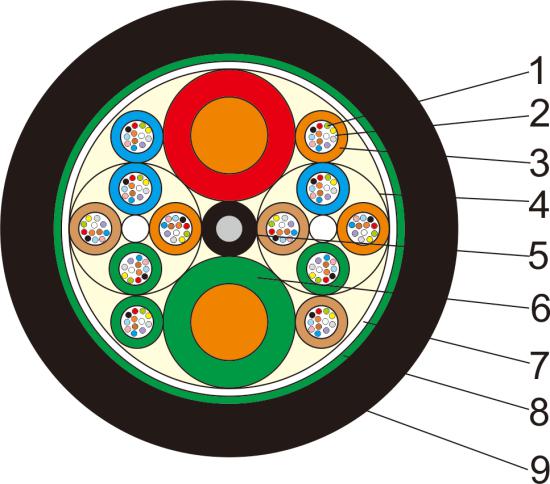

产品描述
1.光纤
2.纤膏：阻水化合物
3.松套管：热塑性材料
4.光单元
5.中心加强件：磷化钢丝，大芯数光缆，需挤制聚乙烯。
6.馈电线
7.阻水材料：阻水填充物
8.铠装层：钢塑复合带
9.外护套：黑色聚乙烯
接入网用光电混合缆的结构是将 250μm 光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。缆芯中心为FRP或金属加强件（金属加强件加一层PE垫层）。电线与松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物。双面涂塑钢带纵包后挤制聚乙烯或低烟无卤（LSZH）护套成缆。
特点及应用
●良好的柔韧性和机械性能；
● 光电一体，充分节约管道资源；
● 管道安装、架空安装。
光纤特性
|
|
G.652.D |
G.655 |
50/125μm |
62.5/125μm |
|
|
衰减 |
@850nm |
- |
- |
≤3.0dB/km |
≤3.0dB/km |
|
@1300nm |
- |
- |
≤1.0dB/km |
≤1.0dB/km |
|
|
@1310nm |
≤0.36dB/km |
≤0.36dB/km |
- |
- |
|
|
@1550nm |
≤0.22dB/km |
≤0.23dB/km |
- |
- |
|
|
带宽 |
@850nm |
- |
- |
≥500MHz·km |
≥200MHz·km |
|
@1300nm |
- |
- |
≥1000MHz·km |
≥600MHz·km |
|
|
光缆截至波长 |
|
≤1260nm |
≤1260nm |
- |
- |
|
偏振模色散 |
单根光纤 |
≤0.20ps/√km |
≤0.20ps/√km |
- |
- |
|
链路值（M=20，Q=0.01%） |
≤0.10ps/√km |
≤0.10ps/√km |
- |
- |
|
技术参数
|
产品规格 |
参考外径 （mm） |
拉伸力 （长期N/短期N） |
压扁力 长期/短期（N/100mm） |
|
GDTS 2-24B1.3+2*1.5mm² |
11.5 |
600/1500 |
300/1000 |
|
GDTS 2-24B1.3+2*2.5mm² |
12.5 |
||
|
GDTS 2-24B1.3+2*4.0mm² |
13.5 |
||
|
GDTS 2-96B1.3+2*6.0mm² |
17.5 |
||
|
GDTS 2-96B1.3+2*10.0mm² |
19.0 |
||
|
GDTS 2-24B1.3+4*1.5mm² |
11.5 |
||
|
GDTS 2-24B1.3+4*2.5mm² |
12.5 |
||
|
GDTS 2-24B1.3+4*4.0mm² |
13.5 |
||
|
GDTS 2-96B1.3+4*6.0mm² |
17.5 |
||
|
GDTS 2-96B1.3+4*10.0mm² |
19.0 |
||
|
* 2*1.5表示导体数量和规格；2-24B1.3标识光纤芯数和规格； *根据客户需求，也可定制截面积和芯数。 |
|||
主要机械和环境性能
|
项目 |
检验标准 |
规定值 |
要求 |
|
拉伸 |
IEC 60794-1-2-E1 |
见技术参数 |
短期附加衰减:≤0.1dB |
|
压扁 |
IEC 60794-1-2-E3 |
见技术参数 |
短期附加衰减:≤0.1dB |
|
冲击 |
IEC 60794-1-2-E4 |
高度1米 冲锤450g 冲击截面积12.5mm²；5次 |
残余附加衰减:≤0.03dB |
|
扭转 |
IEC 60794-1-2-E7 |
1米 ±180° 10次 |
残余附加衰减:≤0.03dB |
|
温度循环试验 |
IEC 60794-1-2-F1 |
-40℃ +70℃ |
附加衰减变化：≤0.05dB/km |
|
* 所有光纤衰减变化的监测均在1550nm波长上进行。 |
|||
包装和交货长度
标准木盘；
交货长度标称值：2km或3km，也可为其他交货长度。
订货信息
|
RHTX |
GDTS |
-□□+□*□ 1 2 3 4 |
|
1光纤芯数： |
2~144 |
|
|
2光纤类型： |
B1.3(G652D) /B4(G655) |
|
|
|
|
A1a(50/125)/A1b(62.5/125) |
|
3馈电线根数： |
2~4 |
|
|
4 馈电线截面积： |
1.5~10mm² |
|
