光纤复合架空地线（OPGW-中心管）
光纤复合架空地线（OPGW-中心管）

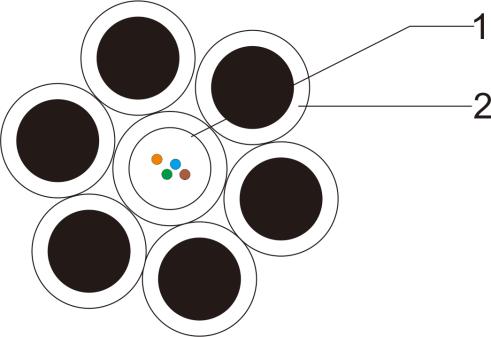

产品描述
1.不锈钢管：包含光纤和吸氢纤膏
2.铝包钢线
OPGW产品集地线及光通信功能为一体：主要用于35KV、110KV、220KV、500KV、750KV及以上新建架空高压输电系统的通信线路，也可用于更换旧架空高压输电系统的现有地线，增加光通信线路，传导短路电流并提供抗雷击保护；本公司将根据用户具体使用环境（如杆塔距离弧垂要求冰荷风荷和悬挂点允许拉力，通信容量，短路电流等）科学设计光缆结构，也可由用户指定结构。
特点及应用
● 不锈钢管保护光纤，抗拉强度大；
● 缆径小，对杆塔的附加载荷低；
● 架空安装。
光纤特性
|
|
G.652.D |
G.655 |
50/125μm |
62.5/125μm |
|
|
衰减 |
@850nm |
- |
- |
≤3.0dB/km |
≤3.0dB/km |
|
@1300nm |
- |
- |
≤1.0dB/km |
≤1.0dB/km |
|
|
@1310nm |
≤0.36dB/km |
≤0.36dB/km |
- |
- |
|
|
@1550nm |
≤0.22dB/km |
≤0.23dB/km |
- |
- |
|
|
带宽 |
@850nm |
- |
- |
≥500MHz·km |
≥200MHz·km |
|
@1300nm |
- |
- |
≥1000MHz·km |
≥600MHz·km |
|
|
光缆截至波长 |
|
≤1260nm |
≤1260nm |
- |
- |
|
偏振模色散 |
单根光纤 |
≤0.20ps/√km |
≤0.20ps/√km |
- |
- |
|
链路值（M=20，Q=0.01%） |
≤0.10ps/√km |
≤0.10ps/√km |
- |
- |
|
技术参数
|
项目 |
内容 |
典型数值 |
|
光纤数量 |
2~48 |
|
|
保护管 |
材料 |
不锈钢管 |
|
外径mm |
1.5~6 |
|
|
绞合单线 |
材料 |
铝包钢/铝合金/铝杆 |
|
直径mm |
1.5~6 |
|
|
最大外径 |
mm |
18 |
|
最大拉力 |
kN |
280 |
|
最大截面积 |
mm² |
200 |
|
最大短路电流容量 |
400-200℃（Ka²*S） |
100 |
|
工作温度范围 |
℃ |
-40~+65 |
|
抗压力 |
N/100mm |
2200 |
|
*客户可根据需求定制光缆结构和芯数 |
||
主要机械和环境性能
|
项目 |
检验标准 |
检验过程 |
要求 |
|
张力 |
IEC 60794-4-10 |
依据光缆结构变化 |
附加衰减≤0.05dB |
|
压力 |
IEC 60794-20-9.4.5 |
2200N/100mm，10min，间隔1m进行3次 |
附加衰减≤0.1dB，无机械损伤 |
|
反复弯曲 |
IEC 60794-4-20-9.4.3 |
R=15~20*D |
附加衰减≤0.05dB，无机械损伤 |
|
渗水 |
IEC 60794-4-10-9.8 |
试样长度0.5m，20±5℃，水高1m，进行1h |
不渗水 |
|
滴流 |
IEC 60794-4 |
试样长度0.3m，70±1℃，进行24h |
填充物或复合物不流出或滴流 |
|
温度循环 |
IEC 60794-4-20-9.6 |
-40℃~+70℃ |
附加衰减≤0.1dB |
包装和交货长度
标准铁木盘；
交货长度标称值：依据客户要求。
订货信息
|
RHTX |
OPGW |
-□□-□[□;□] 1 2 3 4 5 |
|
1光纤芯数： |
2~48 |
|
|
2光纤类型： |
A1a(50/125)/A1b(62.5/125)/B1.3(G652D)/B4(G655) |
|
|
3 截面积： |
客户要求 |
|
|
4 拉断力： |
客户要求 |
|
|
5短路电流容量： |
客户要求 |
|
